想要看懂施工圖，那么首先就要知道CAD施工圖的常用符號，比如消防、水暖、空調常用圖標，下面嵐禾設計為大家介紹，CAD消防、水暖、空調施工圖常用圖標：
消防圖標
消防工程基本圖形符號

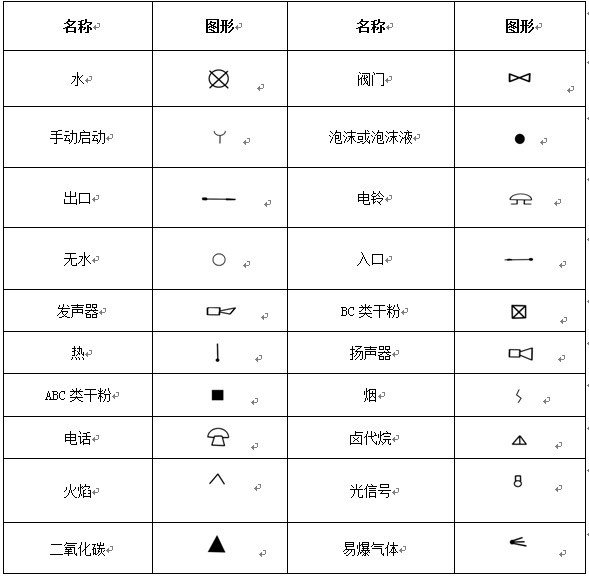

消防工程輔助符號

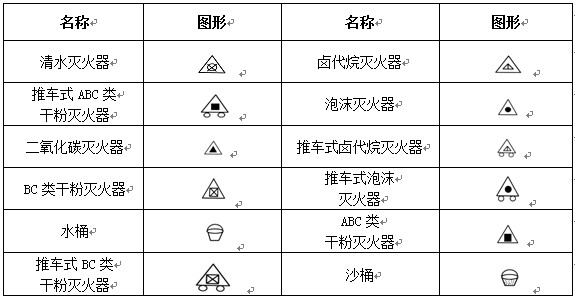

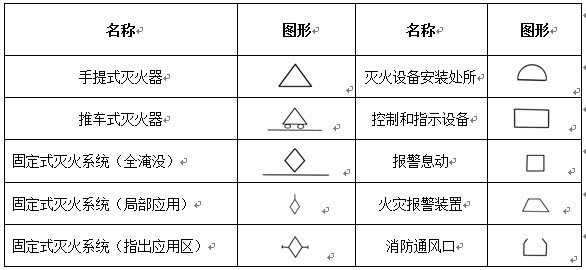

消防工程滅火器符號

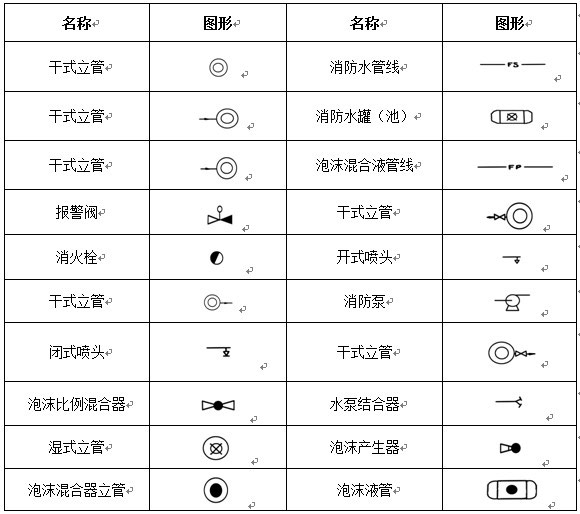

消防管路及配件符號

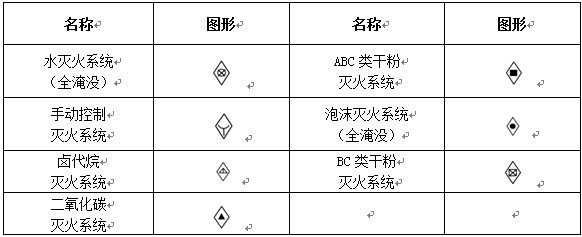

消防工程固定滅火器系統符號

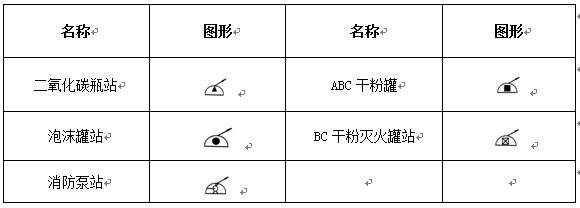

消防工程滅火設備安裝處符號

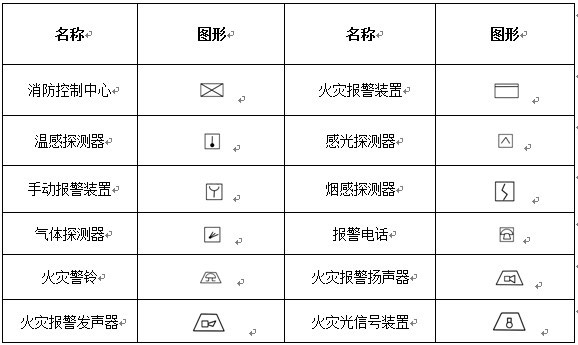

消防工程自動報警設備符號
通風空調

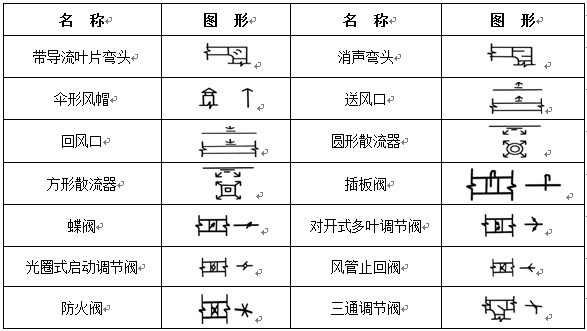

通風空調工程常用圖例
給排水、采暖

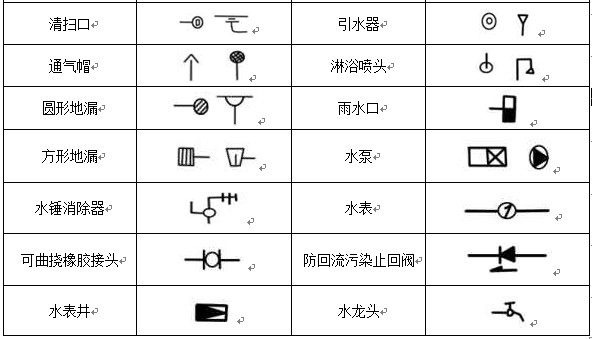

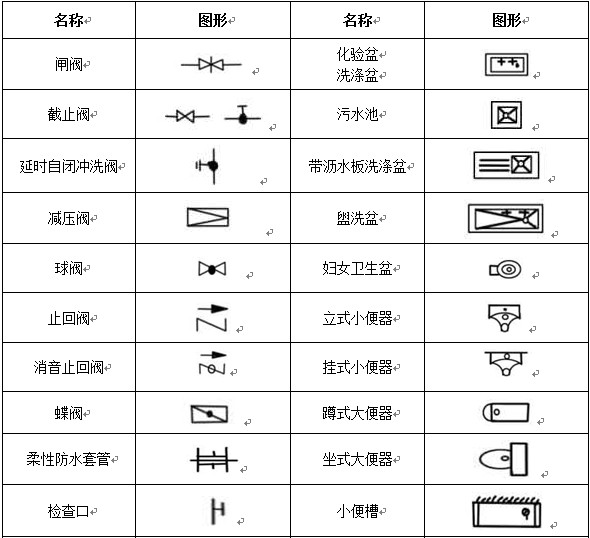

給排水、采暖常用圖例
工藝管道

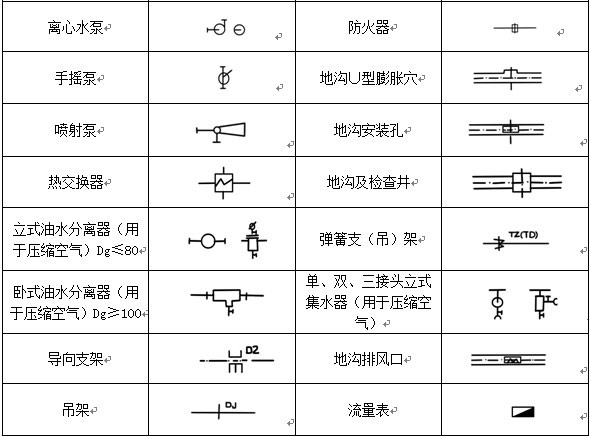

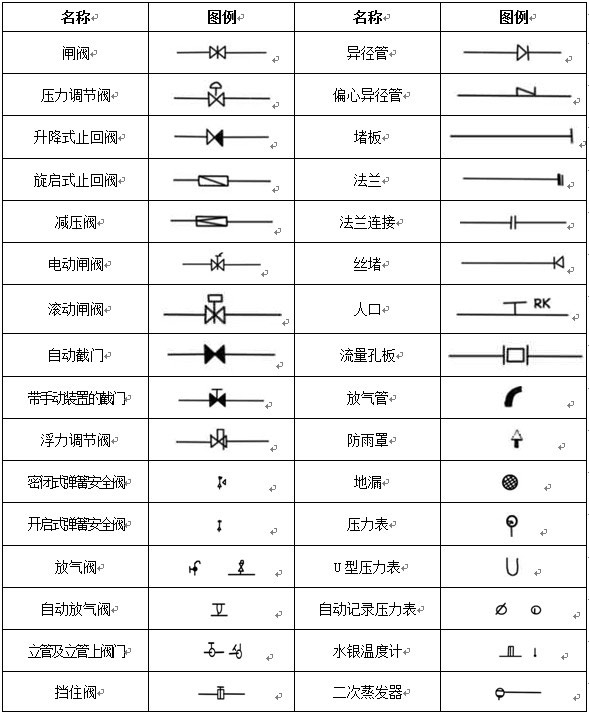

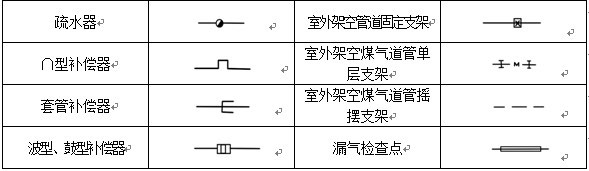

工藝管道施工圖常用圖例
溫馨提示
在文章的最后為大家總結，識圖懂圖是看懂CAD施工圖的基礎，很多人看到這些符號就感覺非常難，以上為大家做了一個匯總，這些都是常用的一部分，希望可以幫助到需要的朋友們。
